160mm Wanfutter an 120x120mm Schornstein suche Fachgerechte lösung.

5 Beiträge
2 Benutzer
0 Reactions
46 Ansichten
(@dingo303)
Beiträge: 3
Active Member
Themenstarter


160mm Wanfutter an 120x120mm Schornstein suche Fachgerechte lösung.

Hi
da ihr schon oft gut weitergeholfen habt

Wollte ich mal fragen ob ihr mir ein paar Tipps zum neuen Ofen Anschluss geben könnt.

Mit mein Schorni habe ich besprochen das ich es selbst planen darf aber er will es sehen vorher bevor ich loslege und er es am Ende abknickt.

Ofen wird ein Wamsler Norden , weil der ist schon vorhanden im Haus , der zieht praktisch nur um.
die Abgas Berechnung für den Schornstein ist fertig im Moment hänge ich am Wandaschluß
es soll ein Doppelwand Futter werden was durch eine Wand in den Schornstein geführt werden soll länge 28cm.

Mein Schornstein ist in Stein gemauert mit einen rechteckigen Ton-Rohr 120mmx120mm dort soll ein Wand-Futter mit 150mm ran , nun ist die Frage wie plane ich den Übergang wand Futter in das
Ton-Rohr.
Oder gibt es da was das man den Übergang elegant hinbekommt eine Art Verjüngung wo das Wandfutter von 150 auf 120 zuläuft , oder gibt es Wandfutter die oval sind am ende .
doch besser ein 120mm Wandfutter und Adapter ans das Ofenrohr 150mm auf 120mm
wie löse ich das am besten ?

vielleicht könnt ihr mehr da ein paar Tipps geben


Veröffentlicht : 11/11/2024 5:35 pm
(@retep)
Beiträge: 1269
Noble Member


es gibt keine Lösung

mir ist da schon rätselhaft wie da ein bevollmächtigter seine Zustimmung geben kann. ich glaubs nicht.

Spass am Heizen wirst nicht haben,  die Gefahr dass es zurückraucht ist sehr hoch. willst den Gestank im Zimmer haben ...

ein Ofen mit nem 120iger Abgang kann funktionieren


Veröffentlicht : 12/11/2024 9:00 am
(@dingo303)
Beiträge: 3
Active Member
Themenstarter


Hi
ja nach dem ich gestern viel gelesen hatte im Netz
bin ich auch auf widersprüchliche Aussagen gestoßen.
Das einige kein 150mm Ofen Rohr anschließen durften,
Andere wieder schon .

Ich habe noch mal gemessen es sind 120x120 x8,5m höhe
wenn ich das mal als lichtes maas rechne habe ich im Schacht 144cm2
und im Rauchrohr vom Ofen 176,7cm2

Bin nun auch verwirrt ob das nun vernünftig geht
will da kein misst haben.

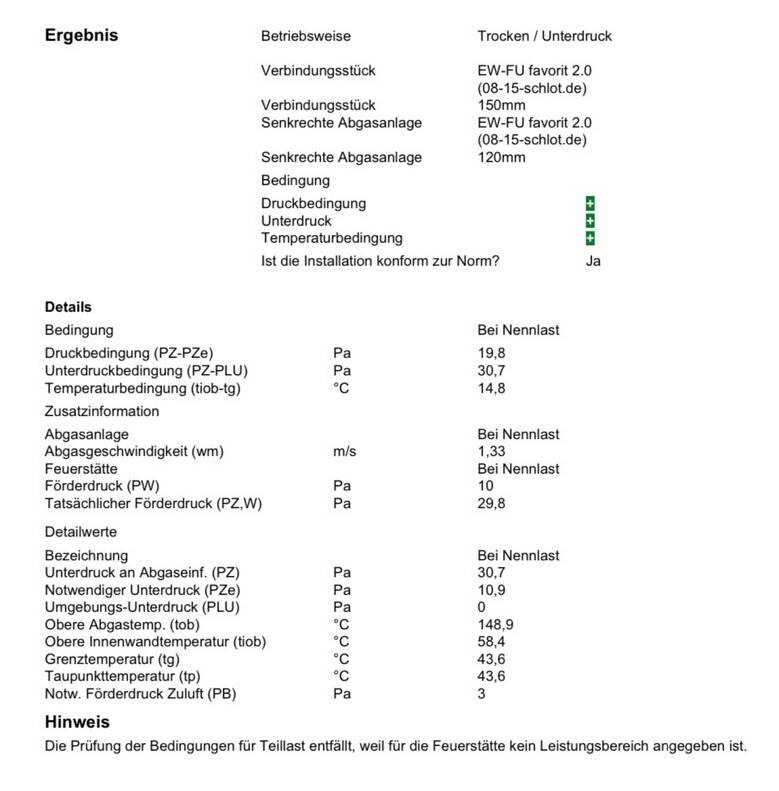

Ich habe hier eben mal eine Abgas Berechnung gemacht online die sagt auch das es geht.

b1
b2



Wäre schön wenn sich das mal ein paar Leute die sich auskernen was dazu erklären könnten? .


Veröffentlicht : 12/11/2024 1:10 pm
(@retep)
Beiträge: 1269
Noble Member


kann dir der bevollmächtigte BSFM recht genau sagen, der muss das nämlich abnehmen.


Veröffentlicht : 12/11/2024 1:46 pm
(@dingo303)
Beiträge: 3
Active Member
Themenstarter


Was steht oben in dem Beitrag ???

„Mit mein Schorni habe ich besprochen das ich es selbst planen darf aber er will es sehen vorher bevor ich loslege und er es am Ende abknickt.“

Er kennt den Ofen und auch die gegebenheiten Schornstein Größe usw.
er war schon da hat sich das angesehen .
ich soll mich nur darum kümmern ob das mit dem Abzug richtig passt
Querschnitts Berechnung , welches wand futter usw.

wenn ich es fertig habe auf dem Papier bekommt er es guckt es sich an
und sagt ja so darfst du das bauen , und dann kommt er zur Schau und prüft ob ich alles nach Vorgabe gemacht habe.


Veröffentlicht : 12/11/2024 5:46 pm
